FD-910LX-3Q陶瓷插芯研磨機
主要用途：
本陶瓷插芯研磨機適用于大小陶瓷工件的單面研磨的量產，其他材料的工件也適用，比如：鋁合金、不銹鋼、導光板、閥片、石油鉆井用金剛石鉆頭等。
工作原理：
1.本研磨機為精密研磨設備，被磨材料放于研磨盤上，研磨盤逆時鐘轉動，修正輪帶動工件自轉，壓重塊對工件施壓，工件與研磨盤作相對運轉磨擦，來達到研磨目的。
2.研磨盤修整機構采用油壓懸浮導軌前后往復運動，金剛石修面刀給研磨盤的研磨面進行精密修整，得到理想的平面效果。
設備特點：
技術參數：
型 號
FD-910LX-3Q
研磨盤(外徑×內徑)
￠910mm×￠200mm
修正輪(外徑×內徑)
￠410mm×￠360mm 3個
工件最大加工尺寸
￠333mm
工件加工平度
0.0015 mm（￠333mm）
主電機功率
7.5KW，380V，3相
修面機功率
0.2KW，380V，3相
研磨盤轉數
0-60RPM
加壓氣缸數量
3個
外形尺寸
1800mm×1500mm×2200mm
設備重量
2000kg

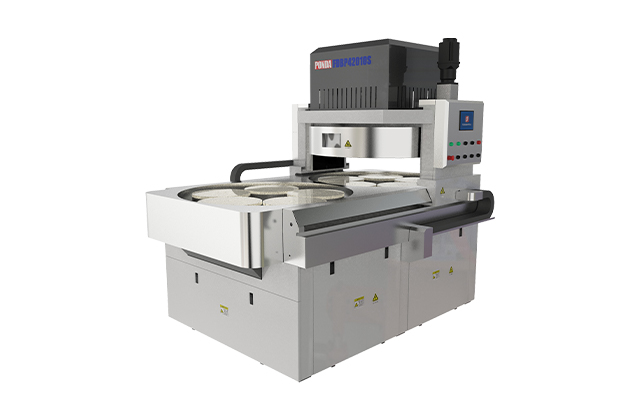

設備圖片：
